Bereitstellung des privaten Anwendungsgateways

Introduction

Historisch haben Application Gateway v2-SKUs und in einem bestimmten Umfang v1 die öffentliche IP-Adressierung benötigt, um die Verwaltung des Diensts zu ermöglichen. Diese Anforderung führte zu mehreren Einschränkungen bei der Verwendung von feinkörnigen Kontrollen in Netzwerksicherheitsgruppen und Routentabellen. Insbesondere wurden die folgenden Herausforderungen beobachtet:

• Alle Application Gateway v2-Bereitstellungen müssen öffentlich zugängliche Front-End-IP-Konfiguration enthalten, um die Kommunikation mit dem Gateway Manager-Diensttag zu ermöglichen.
• Netzwerksicherheitsgruppenzuordnungen erfordern Regeln, um eingehenden Zugriff von GatewayManager und ausgehenden Zugriff auf das Internet zuzulassen.
• Wenn eine Standardroute (0.0.0.0/0) zur Weiterleitung von Datenverkehr an einen anderen Ort als das Internet eingeführt wird, führen Metriken, Überwachung und Aktualisierungen des Gateways zu einem fehlgeschlagenen Status.

Application Gateway v2 kann nun jeden dieser Punkte berücksichtigen, um das Risiko der Datenexfiltration weiter zu eliminieren und den Datenschutz der Kommunikation innerhalb des virtuellen Netzwerks zu kontrollieren. Zu diesen Änderungen gehören die folgenden Funktionen:

• Frontend-IP-Konfiguration nur für private IP-Adressen
  • Keine öffentliche IP-Adressressource erforderlich
• Beseitigung des eingehenden Datenverkehrs vom GatewayManager-Diensttag über die Netzwerksicherheitsgruppe
• Möglichkeit zur Definition einer NSG-Regel (Deny All outbound Network Security Group) zur Beschränkung des ausgehenden Datenverkehrs in das Internet
• Möglichkeit zum Überschreiben der Standardroute zum Internet (0.0.0.0/0)
• DNS-Auflösung über definierte Resolver im virtuellen Netzwerk Erfahren Sie mehr, einschließlich privater DNS-Zonen für private Links.

Jedes dieser Features kann unabhängig voneinander konfiguriert werden. So kann beispielsweise eine öffentliche IP-Adresse verwendet werden, um eingehenden Datenverkehr aus dem Internet zuzulassen, und Sie können in der Konfiguration der Netzwerksicherheitsgruppe eine Regel Deny All für ausgehenden Datenverkehr definieren, um die Exfiltration von Daten zu verhindern.

Einführung in die Funktion

Dieser Artikel behandelt die private Application Gateway-Bereitstellung für Application Gateway v2 SKUs. Es unterstützt zwei Bereitstellungsmodi: eine reine private Frontend-IP-Konfiguration und eine kombinierte Konfiguration, die sowohl eine öffentliche als auch eine private Frontend-IP-Konfiguration verwendet. Die Steuerungen für private Frontend-IP-Konfiguration, Network Security Group (NSG) Rule Management und Route Table Configuration sind in der Produktion allgemein verfügbar und werden unterstützt.

Um diese Funktionen zu nutzen, müssen Sie sich über das Azure-Portal, PowerShell, CLI oder REST API für die Erfahrung anmelden. Dieser Opt-in-Mechanismus bietet auch Flexibilität, falls Sie bei Bedarf auf traditionelle Application Gateway-Funktionalität zurückgreifen müssen (zum Beispiel zur Aktivierung von Private Link).

Registrieren der Funktion

Register-AzProviderFeature -FeatureName "EnableApplicationGatewayNetworkIsolation" -ProviderNamespace "Microsoft.Network"

FeatureName                                ProviderName        RegistrationState
-----------                                ------------        -----------------
EnableApplicationGatewayNetworkIsolation   Microsoft.Network   Registered

az feature register --name EnableApplicationGatewayNetworkIsolation --namespace Microsoft.Network

Name                                                        RegistrationState
----------------------------------------------------------  -------------------
Microsoft.Network/EnableApplicationGatewayNetworkIsolation  Registered

Aufheben der Registrierung des Features

Unregister-AzProviderFeature -FeatureName "EnableApplicationGatewayNetworkIsolation" -ProviderNamespace "Microsoft.Network"

FeatureName                                ProviderName        RegistrationState
-----------                                ------------        -----------------
EnableApplicationGatewayNetworkIsolation   Microsoft.Network   Unregistered

az feature unregister --name EnableApplicationGatewayNetworkIsolation --namespace Microsoft.Network

Name                                                        RegistrationState
----------------------------------------------------------  -------------------
Microsoft.Network/EnableApplicationGatewayNetworkIsolation  Unregistered

Konfiguration von Netzwerksteuerelementen

Nachdem du die Funktion registriert hast, kannst du die NSG, die Routingtabelle und die private Frontend-IP-Konfiguration für eine private Application Gateway-Bereitstellung mit beliebigen Methoden konfigurieren. Verwenden Sie zum Beispiel REST API, ARM-Template, Bicep-Deployment, Terraform, PowerShell, CLI oder das Azure-Portal.

Application Gateway-Subnetz

Das Application Gateway-Subnetz ist das Subnetz innerhalb des virtuellen Netzwerks, in dem Sie die Application Gateway-Ressourcen bereitstellen. Bei einer privaten Application Gateway-Bereitstellung, die eine private Frontend-IP-Konfiguration verwendet, muss dieses Subnetz privat die Ressourcen erreichen, die sich mit Ihrer exponierten App oder Ihrem Standort verbinden wollen.

Internetkonnektivität in ausgehender Richtung

Bei einer privaten Application Gateway-Bereitstellung können Application Gateway v2-Bereitstellungen, die eine ausschließlich private Frontend-IP-Konfiguration verwenden (sie verfügen über keine öffentliche IP-Frontend-Konfiguration, die einer Anforderungsroutingregel zugeordnet ist), keinen ausgehenden Datenverkehr ins Internet senden. Diese Konfiguration wirkt sich auf die Kommunikation mit Back-End-Zielen aus, die über das Internet öffentlich zugänglich sind.

Um eine ausgehende Konnektivität von Ihrem Application Gateway zu einem Backend-Ziel im Internet zu ermöglichen, können Sie Virtual Network NAT verwenden oder den Datenverkehr an eine virtuelle Appliance weiterleiten, die Zugang zum Internet hat.

Virtual Network NAT bietet Kontrolle darüber, welche IP-Adresse oder welches Präfix verwendet werden soll, sowie konfigurierbare Leerlauftimeouts. Erstellen Sie zum Konfigurieren ein neues NAT-Gateway mit einer öffentlichen IP-Adresse oder einem öffentlichen Präfix, und ordnen Sie es dem Subnetz zu, das das Anwendungsgateway enthält.

Wenn ein virtuelles Gerät für den Internetausgang erforderlich ist, lesen Sie den Abschnitt Route Table Control in diesem Dokument.

Häufige Szenarien, in denen die öffentliche IP-Verwendung erforderlich ist:

• Kommunikation mit Schlüsseltresor ohne Verwendung privater Endpunkte oder Dienstendpunkte
  • Für pfx-Dateien, die direkt in Application Gateway hochgeladen werden, ist keine ausgehende Kommunikation erforderlich
• Kommunikation mit Back-End-Zielen über das Internet
• Kommunikation mit internetgerichteten CRL- oder OCSP-Endpunkten

Netzwerksicherheitsgruppe

Dieser Abschnitt beschreibt die Steuerung der Netzwerksicherheitsgruppen (NSG) für das Application Gateway v2-Subnetz in einer privaten Application Gateway-Bereitstellung. Nachdem du die Funktion registriert hast, benötigen Netzwerksicherheitsgruppen, die mit einem Anwendungs-Gateway-Subnetz verbunden sind, keine eingehenden Regeln mehr für GatewayManager und keinen ausgehenden Zugang zum Internet. Die einzige erforderliche Regel ist Eingehenden Verkehr von AzureLoadBalancer erlauben, um sicherzustellen, dass Integritätssonden das Gateway erreichen können.

Die folgende Konfiguration ist ein Beispiel für den restriktivsten Satz eingehender Regeln, der jeglichen Datenverkehr mit Ausnahme von Azure-Integritätstests verweigert. Zusätzlich zu den definierten Regeln werden explizite Regeln definiert, damit Clientdatenverkehr den Listener des Gateways erreichen kann.

Beispielszenario

In diesem Beispiel wird die Erstellung einer NSG mithilfe des Azure-Portals mit den folgenden Regeln erläutert:

• Eingehender Datenverkehr an Port 80 und 8080 zu Anwendungsgateway von Clientanforderungen, die aus dem Internet stammen, wird zugelassen
• Aller andere eingehende Datenverkehr wird verweigert
• Ausgehender Verkehr zu einem Back-End-Ziel in einem anderen virtuellen Netzwerk wird zugelassen
• Ausgehender Verkehr zu einem Back-End-Ziel, das über das Internet erreichbar ist, wird zugelassen
• Aller andere ausgehende Datenverkehr wird verweigert

Zuerst erstellen Sie eine Netzwerksicherheitsgruppe. Diese Sicherheitsgruppe enthält Ihre eingehenden und ausgehenden Regeln.

Regeln für eingehenden Datenverkehr

Drei eingehende Standardregeln werden bereits in der Sicherheitsgruppe bereitgestellt. Sehen Sie sich folgendes Beispiel an:

Erstellen Sie als Nächstes die folgenden vier neuen eingehenden Sicherheitsregeln:

• Eingehenden Port 80, TCP, aus dem Internet zulassen (beliebig)
• Eingehenden Port 8080, TCP, aus dem Internet zulassen (beliebig)
• Eingehenden AzureLoadBalancer zulassen
• Allen eingehenden Verkehr verweigern

So erstellen Sie diese Regeln:

• Wählen Sie Eingangssicherheitsregeln
• Wählen Sie Hinzufügen aus.
• Geben Sie die folgenden Informationen für jede Regel in den Bereich Eingehende Sicherheitsregel hinzufügen ein.
• Wenn Sie die Informationen eingegeben haben, wählen Sie Hinzufügen aus, um die Regel zu erstellen.
• Die Erstellung jeder Regel dauert einen Moment.

Wählen Sie Aktualisieren aus, um alle Regeln zu überprüfen, wenn die Bereitstellung abgeschlossen ist.

Ausgangsregeln

Drei standardmäßige ausgehende Regeln mit Priorität 65000, 65001 und 65500 werden bereits bereitgestellt.

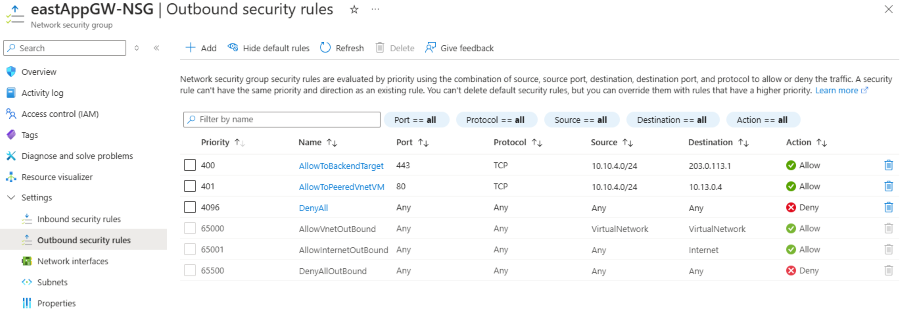

Erstellen Sie die folgenden drei neuen ausgehenden Sicherheitsregeln:

• TCP 443 von 10.10.4.0/24 zum Back-End-Ziel 203.0.113.1 zulassen
• TCP 80 von Quelle 10.10.4.0/24 zum Ziel 10.13.0.4 zulassen
• DenyAll-Datenverkehrsregel

Diesen Regeln wird jeweils eine Priorität von 400, 401 und 4096 zugewiesen.

So erstellen Sie diese Regeln:

• Wählen Sie Ausgehende Sicherheitsregeln
• Wählen Sie Hinzufügen aus.
• Geben Sie die folgenden Informationen für jede Regel in den Bereich Ausgehende Sicherheitsregel hinzufügen ein.
• Wenn Sie die Informationen eingegeben haben, wählen Sie Hinzufügen aus, um die Regel zu erstellen.
• Die Erstellung jeder Regel dauert einen Moment.

Wählen Sie Aktualisieren aus, um alle Regeln zu überprüfen, wenn die Bereitstellung abgeschlossen ist.

NSG dem Subnetz zuordnen

Der letzte Schritt besteht darin, die Netzwerksicherheitsgruppe dem Subnetz zuzuordnen, das Ihr Anwendungsgateway enthält.

Result:

Routingtabellen-Steuerelement

Dieser Abschnitt beschreibt die Steuerung der Routentabelle (benutzerdefinierte Route) für das Application Gateway v2-Subnetz in einer privaten Application Gateway-Bereitstellung. Bei Application Gateway-Deployments, die nicht für die private Application Gateway Deployment-Funktion registriert sind, kann man beim nächsten Hop keine Routentabelle, die eine 0.0.0.0/0 Route enthält, mit einer virtuellen Appliance verknüpfen. Diese Einschränkung gewährleistet eine ordnungsgemäße Verwaltung des Application Gateway.

Nachdem Sie die Funktion registriert haben, können Sie den Datenverkehr an eine virtuelle Appliance weiterleiten, indem Sie beim nächsten Hop eine 0.0.0.0/0 Route mit einer virtuellen Appliance definieren.

Beispielszenario

Im folgenden Beispiel erstellen wir eine Routentabelle und ordnen sie dem Subnetz des Anwendungsgateways zu, um sicherzustellen, dass der ausgehende Internetzugriff vom Subnetz von einer virtuellen Appliance aus erfolgt. Auf hoher Ebene wird der folgende Entwurf in Abbildung 1 zusammengefasst:

• Das Anwendungs-Gateway befindet sich in einem virtuellen Speichennetz
• Im Hub-Netzwerk befindet sich eine virtuelle Netzwerk-Appliance (eine virtuelle Maschine)
• Eine Routentabelle mit einer Standardroute (0.0.0.0/0) zum virtuellen Gerät ist dem Anwendungsgateway-Subnetz zugeordnet

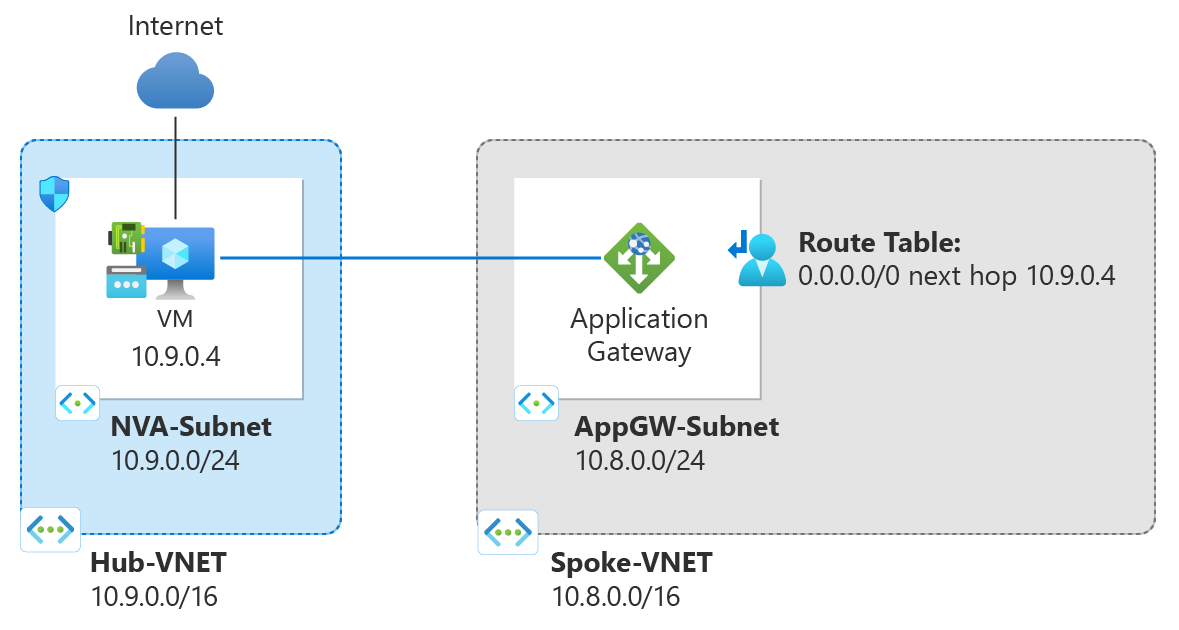

Abbildung 1: Ausgehender Internetzugriff über virtuelles Gerät

So erstellen Sie eine Routentabelle und ordnen sie dem Subnetz des Anwendungsgateways zu:

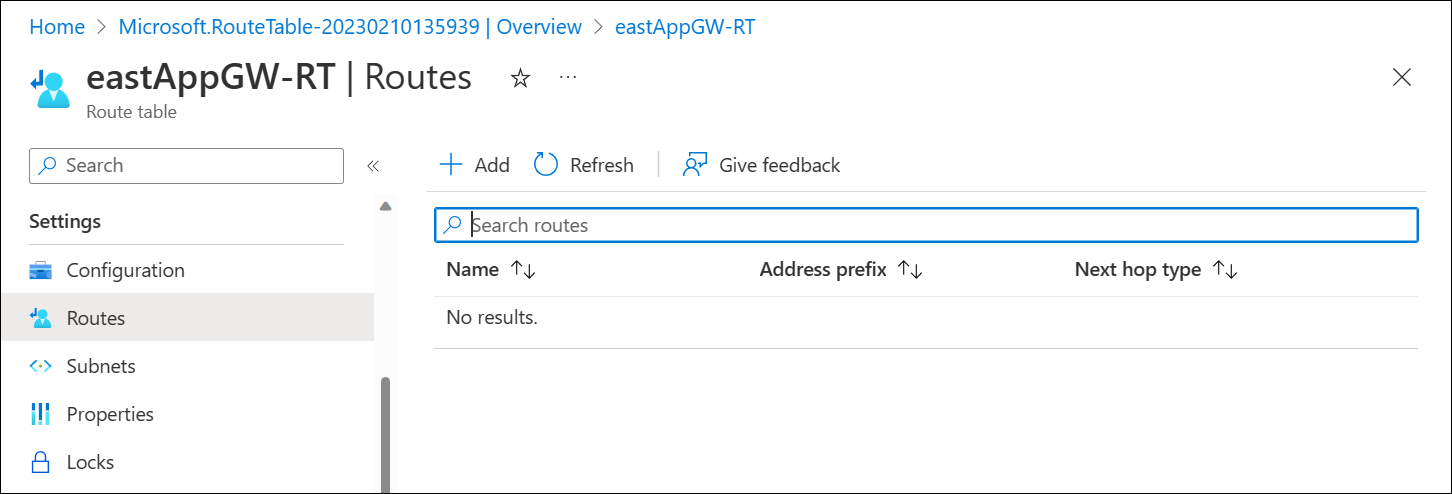

1. Erstellen einer Routentabelle:

2. Wählen Sie Routen aus, und erstellen Sie die nächste Hopregel für 0.0.0.0/0, und konfigurieren Sie das Ziel als IP-Adresse Ihrer VM:

3. Wählen Sie Subnetze aus, und ordnen Sie die Routentabelle dem Subnetz des Anwendungsgateways zu:

4. Überprüfen Sie, ob der Datenverkehr über das virtuelle Gerät läuft.

Einschränkungen / Bekannte Probleme

Es gelten die folgenden Einschränkungen:

Konfiguration privater Verbindungen

Application Gateway unterstützt keine Private Link-Konfiguration für das Tunneln von Datenverkehr über private Endpunkte, wenn Sie eine reine private Front-End-IP-Konfiguration verwenden.

WAF-Ratenbegrenzung

Benutzerdefinierte Ratenbegrenzungsregeln für Application Gateway WAF v2 werden derzeit nicht unterstützt.

Private IP-Frontend-Konfiguration nur mit AGIC

Sie müssen AGIC v1.7 verwenden, um eine private-only-Frontend-IP-Konfiguration zu konfigurieren.

Private Endpunkt-Konnektivität über globales VNet-Peering

Wenn das Anwendungsgateway über ein Back-End-Ziel oder einen Schlüsseltresorverweis auf einen privaten Endpunkt verfügt, der über das globale VNet-Peering zugänglich ist, wird der Datenverkehr verworfen, was zu einem fehlerhaften Status führt.

Network Watcher-Integration

Verbindungsproblembehandlung und NSG-Diagnose geben bei der Durchführung von Prüf- und Diagnosetests einen Fehler zurück.

Vorhandene v2-Anwendungsgateways, die vor der Aktivierung der erweiterten Netzwerksteuerung erstellt wurden

Wenn ein Subnetz Application Gateway v2 Deployments teilt, die Sie sowohl vor als auch nach Aktivierung der Private Application Gateway Deployment-Funktion erstellt haben, können Sie Network Security Group (NSG) und die Route Table-Funktionalität nur mit der früheren Gateway-Bereitstellung verwenden. Um die Funktionen der Netzwerksicherheitsgruppe und der Routetabelle zu aktivieren, müssen Sie entweder die von Ihnen erstellten Anwendungsgateways neu provisionieren oder neue Gateways in einem anderen Subnetz erstellen.

• Wenn im Subnetz ein Gateway vorhanden ist, das Sie vor dem Aktivieren der Funktion bereitgestellt haben, werden beim Hinzufügen von Einträgen in die Routentabelle möglicherweise Fehler wie die folgenden angezeigt: For routes associated to subnet containing Application Gateway V2, please ensure '0.0.0.0/0' uses Next Hop Type as 'Internet'
• Beim Hinzufügen von Netzwerksicherheitsgruppenregeln zum Subnetz wird möglicherweise Folgendes angezeigt: Failed to create security rule 'DenyAnyCustomAnyOutbound'. Error: Network security group \<NSG-name\> blocks outgoing Internet traffic on subnet \<AppGWSubnetId\>, associated with Application Gateway \<AppGWResourceId\>. This isn't permitted for Application Gateways that have fast update enabled or have V2 Sku.

Nächste Schritte

• Weitere bewährte Methoden finden Sie unter Azure Security Baseline für Anwendungsgateway.
