Erstellen eines Datenflussdiagramms in Azure IoT Einsatz

Ein Datenflussdiagramm ist eine komponierbare Verarbeitungspipeline, die Daten transformiert, während sie zwischen Quellen und Zielen fließt. Ein Standarddatenfluss folgt einer festen Anreicherung, Filter- und Kartensequenz. Mit einem Datenflussdiagramm können Sie Transformationen in beliebiger Reihenfolge verketten, in parallele Pfade verzweigen und Daten über Zeitfenster aggregieren.

In diesem Artikel wird schrittweise das Erstellen eines Datenflussdiagramms erläutert. Eine Übersicht über Datenflussdiagramme und die verfügbaren Transformationen finden Sie unter Übersicht über Datenflussdiagramme.

Datenflussdiagramme unterstützen derzeit nur MQTT-, Kafka- und OpenTelemetry-Endpunkte. Sie unterstützen keine anderen Endpunkttypen wie Data Lake, Microsoft Fabric OneLake, Azure Data Explorer und Local Storage.

Transformationen verwenden eine Ausdruckssprache, um Werte, Testbedingungen und Referenzfelder zu berechnen. Ausdrücke beziehen sich auf Eingaben nach Position, nicht nach Namen: Die erste Eingabe in der inputs Liste ist $1, die zweite ist $2, und so weiter. Integrierte Funktionen wie cToF konvertieren und bearbeiten diese Werte.

Für die vollständige Liste der Operatoren, Funktionen, Datentypen und Metadatenfelder siehe die Expressions-Referenz.

Voraussetzungen

  • Eine Instanz von Azure IoT Einsatz, die in einem Kubernetes-Cluster bereitgestellt wird. Weitere Informationen finden Sie unter Deploy Azure IoT Einsatz.
  • Die auf dem Entwicklungscomputer installierte Azure CLI. Überprüfen Sie die verfügbaren Azure CLI-Erweiterungen für die minimal erforderliche Version, um die azure-iot-ops-Erweiterung zu verwenden. Verwenden Sie az --version, um Ihre Version zu überprüfen. Bei Bedarf können Sie sie mithilfe von az upgrade aktualisieren. Weitere Informationen finden Sie unter Install the Azure CLI.

  • Die Azure IoT Einsatz Erweiterung für die Azure CLI. Verwenden Sie den folgenden Befehl, um die Erweiterung hinzuzufügen oder auf die neueste Version zu aktualisieren:

    az extension add --upgrade --name azure-iot-ops

  • Azure IoT Einsatz Version 1.2 oder höher.

  • Ein Datenflussprofil. Sie können das Standardprofil verwenden.

  • Ein Datenflussendpunkt für Ihre Quelle und Ihr Ziel. Der standardmäßige MQTT-Broker-Endpunkt funktioniert für die ersten Schritte.

Die Azure CLI Beispiele in diesem Artikel verwenden Umgebungsvariablen, sodass Sie jeden Wert einmal festlegen und dann die Befehle as-iskopieren und einfügen können. Wenn Sie die Azure IoT Einsatz Codespaces-Umgebung aus dem Quickstart verwenden, sind diese Variablen bereits für Sie festgelegt und Sie können diesen Schritt überspringen. Ansonsten setze die folgenden Umgebungsvariablen in deiner Shell, bevor du die Befehle ausführst.

Die folgenden Skripte legen die am häufigsten verwendeten Umweltvariablen fest:

Umgebungsvariable Beschreibung
SUBSCRIPTION_ID Die ID des Abonnements, das Ihre Azure IoT Einsatz-Instanz enthält.
RESOURCE_GROUP Der Name der Ressourcengruppe, die Ihre Azure IoT Einsatz-Instanz enthält.
AIO_INSTANCE_NAME Der Name Ihrer Azure IoT Einsatz Instanz. Um deine Instanzen aufzulisten, führe az iot ops list -o table.
CLUSTER_NAME Der Name des Azure Arc-fähigen Kubernetes-Clusters, der deine Instanz hostet.
LOCATION Die Azure-Region zur Nutzung für neue Ressourcen, zum Beispiel eastus.
SUBSCRIPTION_ID=<subscription-id>
RESOURCE_GROUP=<resource-group-name>
AIO_INSTANCE_NAME=<instance-name>
CLUSTER_NAME=<cluster-name>
LOCATION=<region>

Du musst nur die Variablen festlegen, die dieser Artikel verwendet. Dieser Artikel könnte zusätzliche Umgebungsvariablen für die von Ihnen gewählten Ressourcennamen verwenden. Der Artikel erklärt, wie man sie dort platziert, wo sie eingeführt werden.

Dieser Artikel verwendet außerdem die und GRAPH_NAME Umgebungsvariablen PROFILE für den Datenflussgraphen und die Profilnamen. Stelle jede einzelne ein, bevor du die zugehörigen Befehle ausführst.

Erstellen eines Datenflussdiagramms

Ein Datenflussdiagramm enthält drei Arten von Elementen: Quellen , die Daten einbinden, transformationen , die sie verarbeiten, und Ziele , die sie senden. Verbinden Sie sie in der Reihenfolge, in der Daten fließen sollen.

  1. In der Operations-Erfahrung gehen Sie zu Ihrer Azure IoT Einsatz-Instanz.

  2. Wählen Sie "Datenflussdiagramm>erstellen" aus.

    Screenshot der Bedienungsoberfläche mit Datenflussgraph.

  3. Geben Sie einen Namen für das Datenflussdiagramm ein, und wählen Sie ein Datenflussprofil aus. Das Standardprofil ist standardmäßig ausgewählt.

    Screenshot des Dialogfelds zum Erstellen von Vorgängen mit dem Namensfeld und der Dropdownliste für Profile.

  4. Erstellen Sie Ihre Pipeline, indem Sie dem Zeichenbereich Elemente hinzufügen:

    1. Fügen Sie eine Quelle hinzu: Wählen Sie den Quellendpunkt aus, und konfigurieren Sie die Themen, die für eingehende Nachrichten abonniert werden sollen.

      Screenshot des Konfigurationspanels für die Betriebserfahrung, das die Dropdown-Liste für Endpunkte und die Themeneingabe anzeigt.

    2. Hinzufügen von Transformationen: Wählen Sie eine oder mehrere Transformationen aus, um die Daten zu verarbeiten. Verfügbare Transformationen sind Map, Filter, Branch, Concatenate, Window und Throttle. Ausführliche Informationen zu den einzelnen Transformationstypen finden Sie in der Übersicht über Datenflussdiagramme.

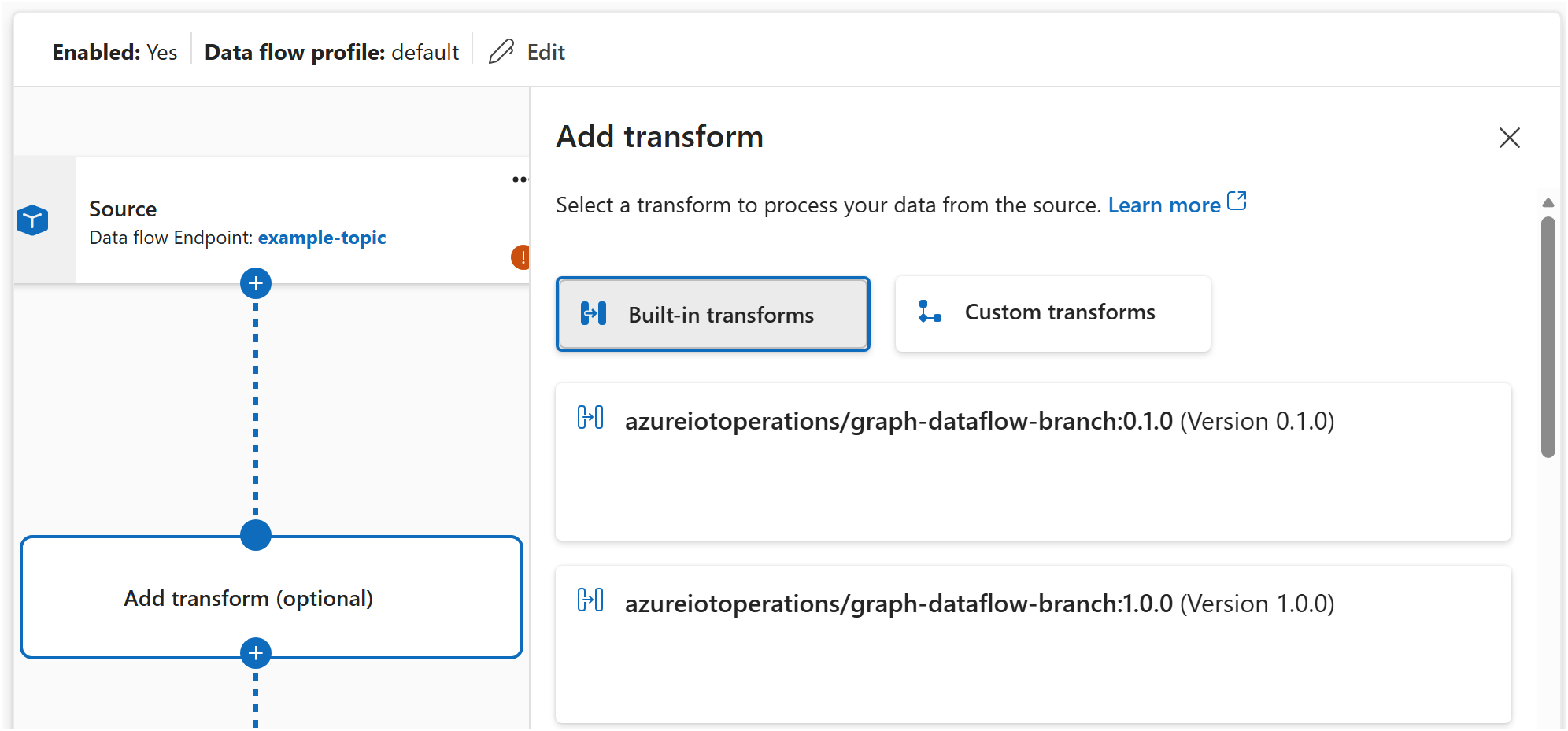

      Screenshot des Menüs

      Screenshot der Betriebsansicht mit einem Beispiel für die Konfiguration einer Verzweigungstransformation.

    3. Fügen Sie ein Ziel hinzu: Wählen Sie den Zielendpunkt aus, und konfigurieren Sie das Thema oder den Pfad, an das verarbeitete Daten gesendet werden sollen.

      Screenshot der Vorgangsoberfläche mit einem Zielbeispiel.

  5. Verbinden Sie die Elemente in der Reihenfolge, in der Daten fließen sollen.

    Screenshot des Bereichs

  6. Wählen Sie "Speichern" aus, um das Datenflussdiagramm bereitzustellen.

Konfigurieren der Quelle

Die Quelle definiert, wo Daten in die Pipeline eingegeben werden. Geben Sie einen Endpunktverweis und ein oder mehrere Themen an.

Wählen Sie im Datenflussdiagramm-Editor das Quellelement aus, und konfigurieren Sie Folgendes:

Setting Beschreibung
Endpunkt Der zu verwendende Datenflussendpunkt. Wählen Sie den Standardwert für den lokalen MQTT-Broker aus.
Themen Ein oder mehrere Themen, die für eingehende Nachrichten abonniert werden sollen.

Transformationen hinzufügen

Transformiert Prozessdaten zwischen Der Quelle und dem Ziel. Jede Transformation bezieht sich auf ein eingebautes Artefakt und hat Konfigurationsregeln.

Die verfügbaren integrierten Transformationen sind:

Umwandeln Artefakt Beschreibung
Landkarte azureiotoperations/graph-dataflow-map:1.0.0 Umbenennen, Neustrukturieren, Berechnen und Kopieren von Feldern.
Filter azureiotoperations/graph-dataflow-filter:1.0.0 Verwerfen Sie Nachrichten, die einer Bedingung entsprechen.
Filiale azureiotoperations/graph-dataflow-branch:1.0.0 Leiten Sie jede Nachricht basierend auf einer Bedingung an einen true- oder false-Pfad weiter.
Concatenate azureiotoperations/graph-dataflow-concatenate:1.0.0 Führen Sie zwei oder mehr Pfade wieder in einem Pfad zusammen.
Fenster azureiotoperations/graph-dataflow-window:1.0.0 Sammeln Sie Nachrichten über ein Zeitintervall, und aggregieren Sie dann.
Drosselung azureiotoperations/graph-dataflow-throttle:1.0.0 Begrenze die Nachrichtenrate pro MQTT-Themenmuster.

Weitere Informationen zum Anreichern von Nachrichten mit externen Daten finden Sie unter "Anreichern mit externen Daten".

Wählen Sie im Datenflussdiagramm-Editor "Transformation hinzufügen " und dann den Transformationstyp aus. Konfigurieren Sie die Regeln im visuellen Editor.

Verketten mehrerer Transformationen

Kette beliebig viele Transformationen an. Verbinden Sie sie im nodeConnections Abschnitt in der Reihenfolge, in der Daten fließen sollen:

Ziehen Sie Verbindungen zwischen Transformationen auf der Arbeitsfläche, um die Verarbeitungsreihenfolge festzulegen.

Konfigurieren des Ziels

Das Ziel bestimmt, wohin verarbeitete Daten gehen. Geben Sie einen Endpunktverweis und ein Thema oder Pfad an.

Wählen Sie das Zielelement aus, und konfigurieren Sie Folgendes:

Setting Beschreibung
Endpunkt Der Datenflussendpunkt, an den Daten gesendet werden sollen.
Topic Das Thema oder der Pfad, in dem verarbeitete Daten veröffentlicht werden sollen.

Dynamisches Themenrouting basierend auf Nachrichteninhalten finden Sie unter Weiterleiten von Nachrichten zu verschiedenen Themen.

Überprüfen, ob das Datenflussdiagramm funktioniert

Überprüfen Sie nach der Bereitstellung eines Datenflussgraphs, ob er läuft.

Wählen Sie in der Betriebserfahrung Ihren Datenflussgraphen aus, um dessen Status anzuzeigen. Ein gesundes Diagramm zeigt einen laufenden Zustand an.
