Anpassen einer Karte

Microsoft Fabric Maps bietet zwei Anpassungsstufen. Die Basiskarteneinstellungen steuern das Gesamterscheinungsbild und Verhalten der Karte, einschließlich des Basiskartenstils, Kartenelementen, interaktiver Steuerung, der Anfangsansicht und der Lokalisierung. Diese Einstellungen gelten für die gesamte Karte und wirken sich auf alle Ebenen aus. Schichteinstellungen steuern, wie einzelne Datensätze gerendert werden, einschließlich Farben, Beschriftungen, Symbolen, Clustering und datenbasiertem Styling. Änderungen an den Ebeneneinstellungen betreffen nur die ausgewählte Ebene, sodass es möglich ist, jeden Datensatz unabhängig anzupassen.

Voraussetzungen

  • Ein Arbeitsbereich mit einer Kapazität mit Microsoft Fabric-Unterstützung
  • Eine Karte mit Bearbeitungsberechtigungen und verbundenen Datenquellen, entweder GeoJson-Dateien in Lakehouse oder KQL-Datenbanken.

Konfiguration der Basemap-Einstellungen

Karteneinstellungen steuern das Gesamtbild und Verhalten der Karte. Man kann einen Basiskarten-Stil wählen, die anfängliche Kartenansicht konfigurieren, Kartenelemente wie Beschriftungen und Grenzen anzeigen oder ausblenden, interaktive Steuerungen aktivieren und die Anzeigesprache für Kartenbeschriftungen auswählen.

Änderungen an den Karteneinstellungen gelten für die gesamte Karte und betreffen alle darauf angezeigten Ebenen.

Screenshot der Menübandzuordnungseinstellungen.

Es gibt fünf verschiedene Kategorien von Basiskarten-Einstellungen:

  • Stil
  • Anfängliche Kartenansicht
  • Kartenelemente
  • Bedienelemente
  • Lokalisierung

Stil

Der Kartenstil bestimmt das Erscheinungsbild der Basiskarte und liefert geografischen Kontext für die auf der Karte angezeigten Daten. Wählen Sie aus einer Vielzahl integrierter Stile wie Straßen-, Satelliten-, Graustufen- und kontrastreichen Themen, um Ihren Visualisierungsbedürfnissen gerecht zu werden und die Lesbarkeit für Ihr Publikum zu verbessern.

Ein Screenshot, der die Liste der initialen Kartenansichtseinstellungen im Basemap-Konfigurationspanel zeigt.

Eigentum Description
Kartenformat Legt den visuellen Stil der Basiskarte fest. Gültige Werte: Straße, Satellit, Hybrid, Graustufen (Hell), Graustufen (Dunkel), Nacht, Hoher Kontrast (Hell), Hoher Kontrast (Dunkel), Leer, Leerlauf (Barrierefrei). Standard = Graustufen (Hell).
Hintergrundfarbe Setzt die Hintergrundfarbe der Basiskarte. Verfügbar, wenn der Kartenstil auf Leer oder Leere (Zugänglich) gesetzt ist.

Anfängliche Kartenansicht

Die erste Kartenansicht definiert den Standardstandort und die Perspektive, die beim ersten Laden der Karte angezeigt werden. Konfigurieren Sie den Startmittelpunkt, den Zoomniveau, die Tonhöhe und die Drehung, um die Betrachter auf das relevanteste geografische Gebiet zu fokussieren, und präsentieren Sie die Karte aus dem gewünschten Blickwinkel.

Ein Screenshot, der die anfänglichen Kartenansichtseinstellungen des Basiskarten-Konfigurationspanels zeigt, zu denen Breiten- und Längengrad, Zoomniveau, Neigung und Kompass gehören.

Eigentum Description
Breitengrad Legt die mittlere Breite der ursprünglichen Kartenansicht fest. Gültige Werte: -90 bis 90.
Längengrad Legt den Längengrad des Mittelpunkts der anfänglichen Kartenansicht fest. Gültige Werte: -180 bis 180.
Zoomstufe Legt den anfänglichen Zoomlevel der Kartenansicht fest. Gültige Werte: 1 bis 22. Standardwert = 1.
Neigung Legt den Blickwinkel der Karte relativ zum Horizont fest. Gültige Werte: 0 bis 60 Grad. Standardwert = 0.
Kompass Legt die anfängliche Kartenrotation fest. Gültige Werte: -180 bis 180 Grad. Standardwert = 0.

Kartenelemente

Kartenelemente bieten zusätzlichen geografischen Kontext, indem sie Beschriftungen, Grenzen, Straßen und Gebäudeflächen anzeigen. Sie können einzelne Elemente zeigen oder ausblenden, um visuelle Unordnung zu reduzieren, bestimmte Datenschichten hervorheben oder eine Karte erstellen, die auf Ihr Publikum und Ihr Szenario zugeschnitten ist.

Ein Screenshot, der die Kartenelemente des Konfigurationspanels der Basiskarte mit Umschaltoptionen für Beschriftungen, Landes-/Regionsgrenze, Grenze des Verwaltungsbezirks, Grenze des Verwaltungsbezirks 2, Straßendetails und Gebäudegrundrisse zeigt, jeweils mit dem Status Ein oder Aus.

Eigentum Description
Labels Schalten Sie die Sichtbarkeit von Kartenbeschriftungen wie Straßennamen, Ortsnamen und Land-/Regionsnamen um. Standardwert = an
Grenze für Land/Region Schalte die Sichtbarkeit der Länder- oder Regionsgrenzen auf der Karte um. Standardmäßig = ein
Verwaltungsbezirksgrenze Schalten Sie die Sichtbarkeit von Grenzen für Verwaltungsbereiche der ersten Ebene ein, z. B. Staaten oder Provinzen. Standardwert = an
Verwaltungsbezirk 2 Grenze Schalten Sie die Sichtbarkeit der Umrandungen für Verwaltungsbereiche der zweiten Ebene um, wie zum Beispiel Landkreise. Standard = an
Straßendetails Schalten Sie die Sichtbarkeit detaillierter Straßenlayouts in befüllten Bereichen ein. Standard = ein
Gebäudegrundrisse Schalten Sie die Sichtbarkeit von Gebäudekonturen auf höheren Zoomebenen um. Standardmäßig = an

Bedienelemente

Kartensteuerungen fügen interaktive Werkzeuge hinzu, die den Nutzern helfen, sich zurechtzufinden und die Karte zu erkunden. Aktivieren Sie Steuerungen wie Zoom, Neigung, Kompass und Maßstab, damit Betrachter die Kartenansicht anpassen und die angezeigten Daten besser verstehen können.

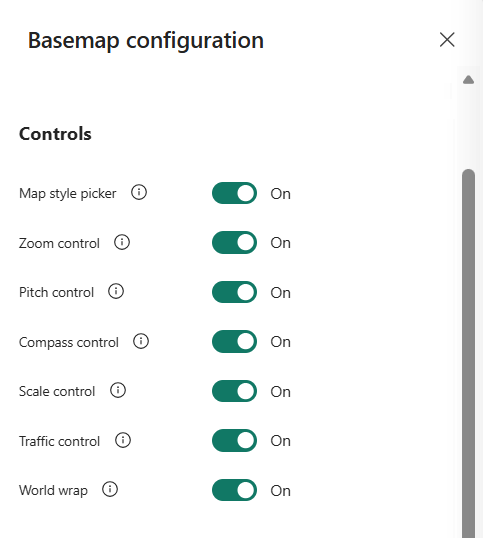

Ein Screenshot des Kartensteuerungsbereichs im Basiskarten-Konfigurationspanel, der Umschaltmöglichkeiten für Zoom-Steuerung, Pitch-Steuerung, Kompass-Steuerung, Skala-Steuerung, Verkehrssteuerung und Weltumschlag sowie den aktuell aktivierten oder deaktivierten Status jeder Kartensteuerung zeigt.

Eigentum Description
Zoom-Steuerelement Zeigt oder versteckt die Zoom-Steuerung, sodass Nutzer den Zoom interaktiv anpassen können. Standardmäßig = ein.
Pitchregelung Zeigt oder verbirgt die Pitch-Steuerung, sodass Nutzer den Betrachtungswinkel interaktiv anpassen können. Standardwert = an.
Kompasssteuerung Zeigt oder versteckt die Kompasssteuerung, sodass Nutzer die Kartenrotation interaktiv anpassen können. Standardwert = an.
Skalierungssteuerung Zeigt oder verbirgt die Skalaleiste. Gültige Werte: Nur metrische Einheiten. Standardwert = an.
Verkehrssteuerung Zeigt oder versteckt den Verkehrs-Umschaltknopf für den Echtzeit-Verkehrsfluss. Standardwert = an.
Erdumrundung Ermöglicht oder deaktiviert nahtloses horizontales Schwenken rund um den Globus. Standard = ein.

Das folgende Bild zeigt eine Karte bei deaktiviertem Verkehr-Schalter.

Ein Screenshot einer Fabric Maps-Karte mit ausgeschalteter Verkehrsregelung.

Das folgende Bild zeigt eine Karte mit aktiviertem Verkehrsschalter.

Ein Screenshot einer Fabric Maps-Karte mit der angezeigten Verkehrssteuerung.

Lokalisierung

Lokalisierungseinstellungen steuern, wie geografische Informationen den Nutzern präsentiert werden. Konfigurieren Sie die für Kartenetiketten verwendete Anzeigesprache und wählen Sie die Kartenansicht, die bestimmt, wie Land/Region und umstrittene Grenzinformationen auf der Karte erscheinen. Diese Einstellungen helfen sicherzustellen, dass die Karte mit den von Ihrem Publikum erwarteten Sprach- und Regionalkonventionen übereinstimmt.

Ein Screenshot des Lokalisierungsabschnitts im Basiskarten-Konfigurationspanel, der die Spracheinstellung zeigt, die der Fabric-Benutzersprache-Präferenz folgt, und die Kartenansicht auf Auto eingestellt, was eine Anpassung der Kartensprache und der geopolitischen Grenzanzeige ermöglicht.

Eigentum Description
Anzeigesprache Legt die für Map-Labels verwendete Sprache fest. Die Liste enthält die von Fabric Maps unterstützten Länder oder Regionen. Default = Default, das heißt, Map-Labels verwenden die für den Fabric-Benutzer konfigurierte Sprache. Weitere Informationen finden Sie unter Localization Support in Azure Maps.
Kartenansicht Sets, in denen geopolitisch umstrittene Karteninhalte (einschließlich Grenzen und Bezeichnungen) angezeigt werden. Standard = Auto. Weitere Informationen finden Sie unter Azure Maps unterstützte Ansichten.

Schichteinstellungen konfigurieren

Schichteinstellungen steuern, wie die ausgewählte Datenschicht gerendert wird. Die verfügbaren Einstellungen hängen vom Geometrietyp der Schicht und für die Punktgeometrie vom ausgewählten Punktschichttyp ab. Änderungen an den Ebeneneinstellungen betreffen nur die ausgewählte Ebene und ändern die Basiskarteneinstellungen nicht.

Fabric Maps bestimmt automatisch den Geometrietyp aus der Datenquelle. Die unterstützten Geometrietypen sind Punkt, Linie und Polygon. Punktebenen können eine von drei Schichttypen verwenden: Blase, Marker oder Heatmap.

Es gibt drei Gruppen von Schichteinstellungen:

Note

GeoJSON-Multigeometrien wie MultiPoint, MultiLineString, und MultiPolygon, verwenden die Einstellungen für ihre entsprechende Geometriefamilie: Punkt, Linie oder Polygon.

Einstellungen für den Geometrietyp

Die Geometrietyp-Einstellungen sind spezifisch für den Geometrietyp, der automatisch aus den Eingabedaten ausgewählt wird. Die Einstellungen im Ebenen-Einstellungsfenster variieren je nach Geometrietyp.

Polygoneinstellungen

Polygonschichten zeigen Bereiche wie Grenzen, Zonen oder Versorgungsbereiche an. Sie können das Füllbild ändern und optional datenbasierte Farben oder 3D-Extrudierung anwenden.

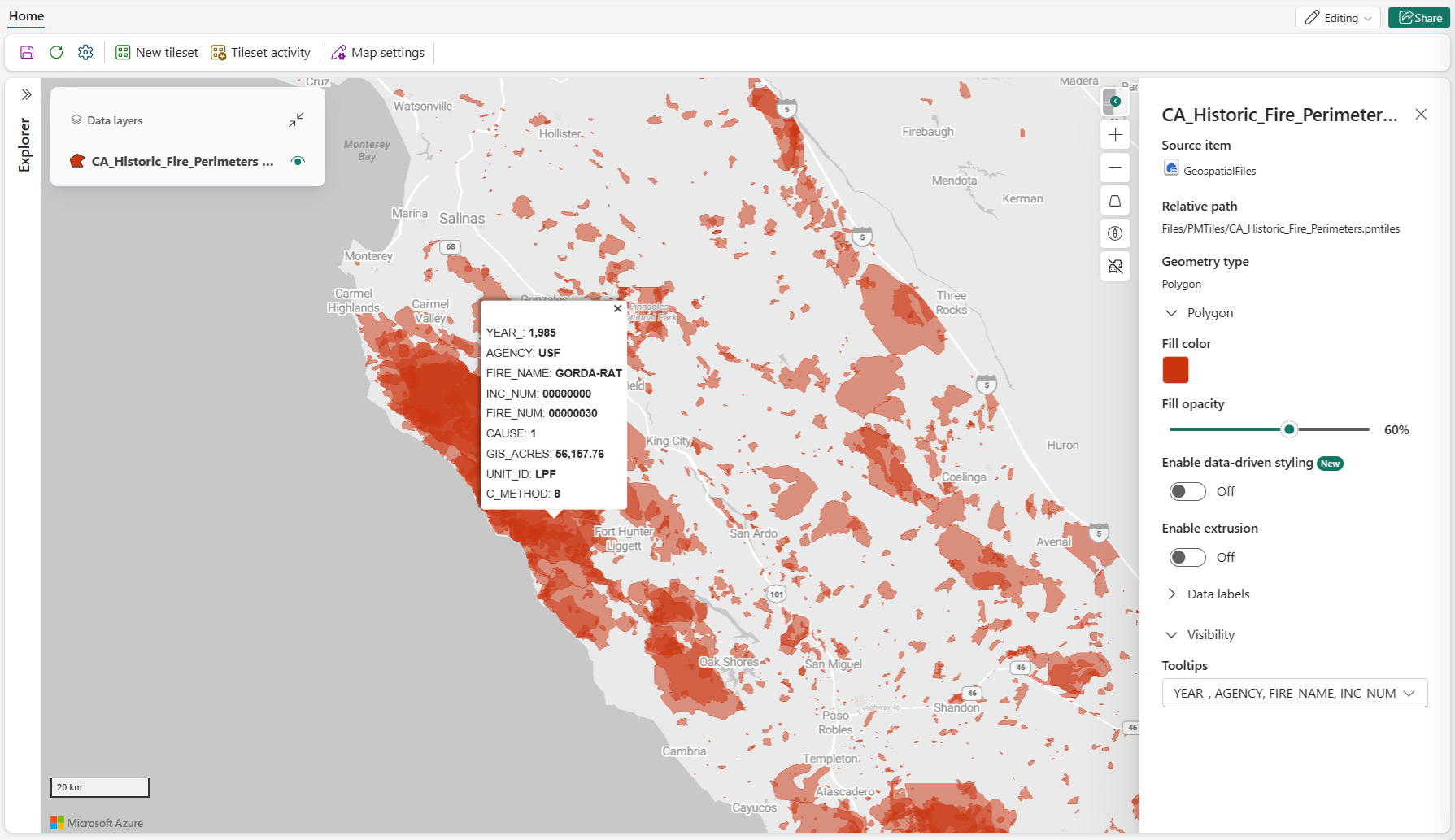

Ein Screenshot von Fabric Maps, die die kalifornischen historischen Brandperimeter als rote Polygone mit Metadaten zu Jahr, Ursache und Fläche für jedes Brandereignis anzeigen.

Setting Description
Füllfarbe Legt die Füllfarbe für Polygonmerkmale fest. Wenn "Enable data-driven styling " deaktiviert ist, wähle für alle Polygonmerkmale eine Farbe aus. Wenn datengetriebenes Styling aktiviert ist und ein gültiges Datenfeld in Color by ausgewählt ist, wählen Sie eine Farbpalette aus oder passen die Farben für die ausgewählten Werte an.
Fülldurchsichtigkeit Bestimmt die Opazität von Polygonmerkmalen. Gültige Werte: 0% (vollständig transparent) bis 100% (vollständig undurchsichtig).
Aktivieren Sie datengetriebenes Design Ermöglicht farbbasierte Polygongestaltung mit Datenwerten. Wähle Kategorie , um Farben verschiedenen Werten zuzuweisen, oder Wertebereich , um Farben über eine numerische Skala anzuwenden, anstatt eine einzelne Füllfarbe zu verwenden. Standard = aus. Weitere Informationen finden Sie unter "Datengesteuertes Formatieren" für Kartenebenen.
Farbe nach Setzt die Dateneigenschaft, deren Werte die Polygonfarbe bestimmen. Verfügbar, wenn datengesteuertes Design aktiviert ist.
Style von Gibt an, wie Werte im Feld Color by Farben zugeordnet werden. Wählen Sie „Kategorie“, um jedem eindeutigen Wert eine eigene Farbe zuzuweisen, oder „Wertebereich“, um numerische Werte mithilfe eines kontinuierlichen Farbverlaufs zuzuordnen. Verfügbar, wenn in Farbe nach ein gültiges Feld ausgewählt ist.
Auswählen einer Methode Spezifiziert, wie numerische Werte auf Farben abgebildet werden, wenn Style by auf Value range gesetzt ist. Gültige Werte: Gradient, der Werte über einen kontinuierlichen Farbbereich abbildet; und Schritte, die Werte in diskrete Bereiche mit separaten Farben gruppieren. Verfügbar, wenn Style by auf Value range gesetzt ist.
Extrusion aktivieren Ermöglicht eine 3D-Polygon-Extrusion mittels einer Höhenquelle. Standard = aus. Wenn aktiviert, erscheinen Höhe und Ursprüngliche Höhe verwenden . Weitere Informationen finden Sie unter Extrusion aktivieren.
Höhe Legt die numerische Eigenschaft fest, die für die Extrusionshöhe verwendet wird. Verfügbar, wenn Extrusion aktiviert ist.
Verwenden Sie die ursprüngliche Höhe Verwendet den ursprünglichen Höhenwert aus der Datenquelle für die Extrusion anstelle einer ausgewählten Eigenschaft. Verfügbar, wenn Extrusion aktiviert ist.

Note

Die Füllfarbe-Einstellung erscheint zuerst, wenn datengesteuertes Design deaktiviert ist. Wenn datengetriebenes Styling aktiviert ist, erscheint es nach den datengetriebenen Styling-Einstellungen und bietet Farbpaletten- oder Farbprobeoptionen.

Extrusion aktivieren

Der folgende Screenshot zeigt Polygonmerkmale, die mit 3D-Extrusion gerendert wurden. Die Extrusionshöhe basiert auf der konfigurierten Höhenquelle.

Ein Screenshot einer 3D-Fabric-Karte des Raums Seattle, die Gebäudeextrusionen mit unterschiedlichen Höhen basierend auf Höhendaten zeigt und so eine realistische urbane Landschaft schafft.

Linieneinstellungen

Linienschichten zeigen lineare Merkmale wie Straßen, Wege, Routen und Grenzen.

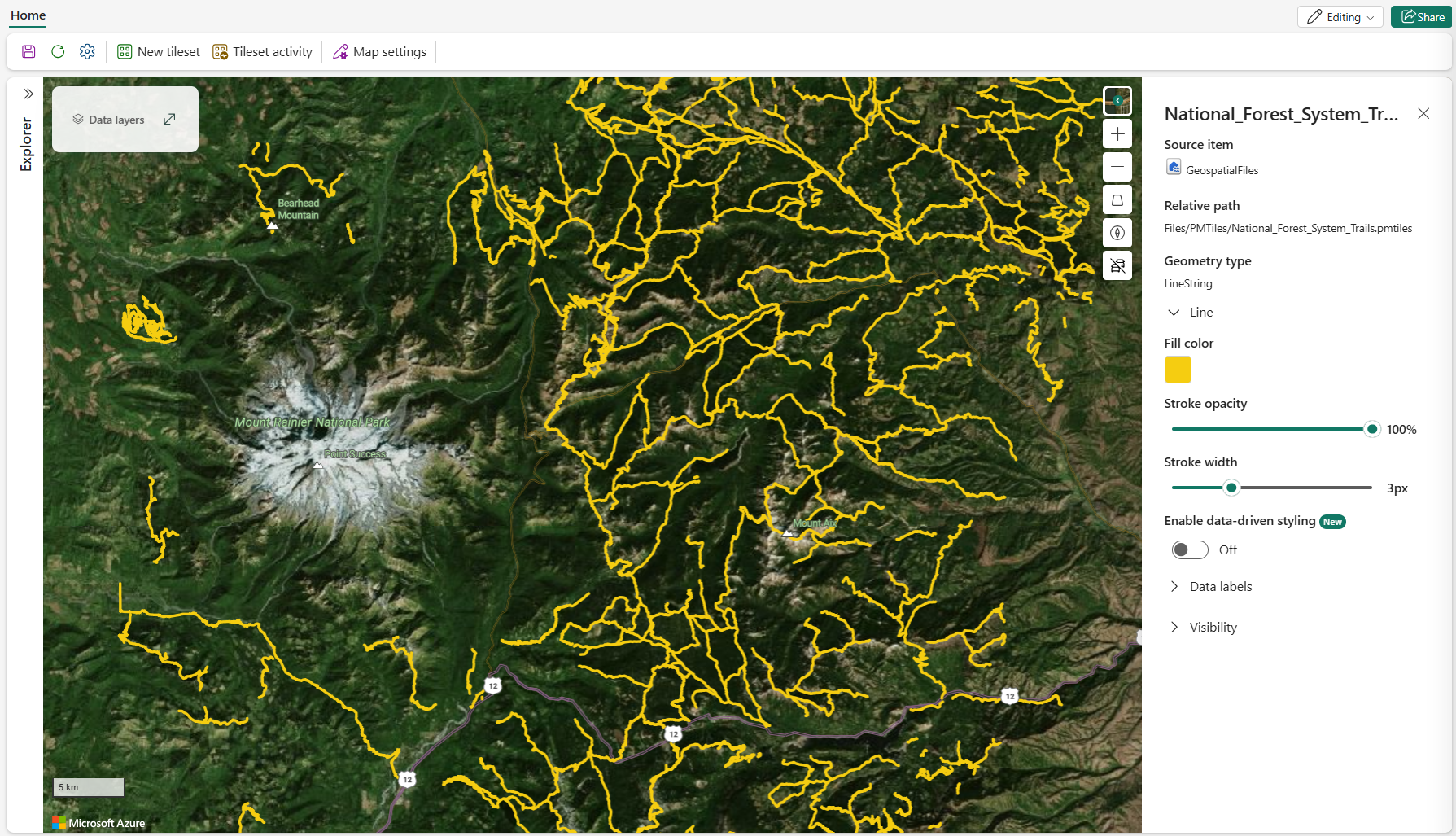

Ein Screenshot von Fabric Maps, der Wanderwege im National Forest in der Nähe des Mount Rainier zeigt, dargestellt als Linienobjekte mit Farb- und Strichstärkenformatierung.

Setting Description
Strichdurchsichtigkeit Legt die Opazität der Linienmerkmale fest. Gültige Werte: 1% bis 100%.
Strichbreite Legt die Breite der Linienmerkmale in Pixeln fest.
Aktivieren Sie datengetriebenes Design Ermöglicht farbbasierte Liniengestaltung unter Verwendung von Datenwerten. Wählen Sie Kategorie, um Werten unterschiedliche Farben zuzuweisen, oder Wertebereich, um Farben auf eine numerische Skala anzuwenden, anstelle einer einzigen Linienfarbe. Standard = aus. Weitere Informationen finden Sie unter "Datengesteuertes Formatieren" für Kartenebenen.
Farbe nach Setzt die Dateneigenschaft, deren Werte die Linienfarbe bestimmen. Verfügbar, wenn datengesteuertes Design aktiviert ist.
Stil von Spezifiziert, wie das in Color by ausgewählte numerische Feld auf Farben abgebildet wird. Wählen Sie Kategorie, um Werten unterschiedliche Farben zuzuweisen, oder Wertebereich, um Werte auf einen kontinuierlichen Farbbereich abzubilden. Verfügbar, wenn in Färben nach ein numerisches Feld ausgewählt ist.
Auswählen einer Methode Spezifiziert, wie numerische Werte auf Farben abgebildet werden, wenn Style by auf Value range gesetzt ist. Gültige Werte: Gradient, der Werte über einen kontinuierlichen Farbbereich abbildet; und Schritte, die Werte in diskrete Bereiche mit separaten Farben gruppieren. Verfügbar, wenn Style by auf Value range gesetzt ist.
Füllfarbe Legt die Linienfarbe fest. Wenn Enable data-driven styling deaktiviert ist, wählen Sie für alle Linienmerkmale eine Farbe aus. Wenn datengetriebenes Styling aktiviert ist und ein gültiges Datenfeld in Color by ausgewählt ist, wählen Sie eine Farbpalette aus oder passen die Farben für die ausgewählten Werte an.

Note

Wenn kategoriales Styling aktiviert ist, werden bis zu 100 verschiedene Werte einzigartigen Farben zugewiesen. Zusätzliche Werte sind als Andere gruppiert und in Grau angezeigt.

Punkteinstellungen

Punktebenen zeigen einzelne Orte oder Ereignisse an. Wählen Sie einen Punkt-Layer-Typ, um zu bestimmen, wie die Punktdaten dargestellt werden:

  • Die Blase zeigt Punkte als Kreise an.
  • Marker zeigt Punkte als eingebaute Symbole oder benutzerdefinierte Bilder an.
  • Die Heatmap zeigt die Punktdichte anhand eines Farbverlaufs.
Blasenschicht

Blasenschichten zeigen Punkte als Kreise an. Verwenden Sie Größe, Farbe, Opazität und Clustering, um Unterschiede zwischen den Orten zu zeigen oder visuelle Unübersichtlichkeit zu reduzieren.

Ein Screenshot von Fabric Maps, die die Standorte von EV-Ladestationen im gesamten Bundesstaat Washington zeigen, als Blasen dargestellt.

Setting Description
Füllfarbe Legt die Füllfarbe der Blasenmerkmale fest. Wenn "Datengesteuertes Styling aktivieren " deaktiviert ist, wähle für alle Blasenfunktionen eine Farbe aus. Wenn datengetriebenes Styling aktiviert ist und ein gültiges Datenfeld in Color by ausgewählt ist, wählen Sie eine Farbpalette aus oder passen die Farben für die ausgewählten Werte an.
Strichfarbe Legt die Randfarbe der Blasenmerkmale fest.
Strichbreite Legt die Randbreite in Pixeln fest.
Undurchsichtigkeit Bestimmt die Opazität von Blasenmerkmalen. Gültige Werte: 0% (vollständig transparent) bis 100% (vollständig undurchsichtig).
Größe Legt fest, wie die Blasengröße bestimmt wird: Feste Größe oder Nach Daten.
Feste Größe Legt für alle Punkte eine feste Blasengröße fest. Verfügbar, wenn die Größe auf Feste Größe gesetzt ist.
Nach Daten Skaliert die Blasengröße mithilfe einer numerischen Dateneigenschaft. Verfügbar, wenn Größe auf Nach Daten gesetzt ist.
Aktivieren Sie datengetriebenes Design Ermöglicht die Formatierung der Blasenfarben anhand ausgewählter Datenwerte mithilfe der Formatierungsmodi Kategorie oder Wertebereich anstelle einer einzigen festen Blasenfarbe. Standard = aus. Weitere Informationen finden Sie unter "Datengesteuertes Formatieren" für Kartenebenen.
Farbe nach Setzt die Dateneigenschaft, deren Werte die Farbe der Blase bestimmen. Verfügbar, wenn datengesteuertes Design aktiviert ist.
Design von Gibt an, wie Werte im Feld Farbe nach Farben zugeordnet werden. Wählen Sie Kategorie, um jedem eindeutigen Wert eine eigene Farbe zuzuweisen, oder Wertebereich, um numerische Werte einem kontinuierlichen Farbverlauf zuzuordnen. Verfügbar, wenn in Farbe nach ein gültiges Feld ausgewählt ist.
Auswählen einer Methode Spezifiziert, wie numerische Werte auf Farben abgebildet werden, wenn Style by auf Value range gesetzt ist. Gültige Werte: Gradient, der Werte über einen kontinuierlichen Farbbereich abbildet; und Schritte, die Werte in diskrete Bereiche mit separaten Farben gruppieren. Verfügbar, wenn Style by auf Value range gesetzt ist.
Aktivieren von Clustering Gruppiert nahegelegene Punkte in Cluster, um visuelle Unordnung zu reduzieren. Standard = aus. Wenn aktiviert, erscheinen Clustergröße und Aggregieren nach.
Clustergröße Legt die Größe der gruppierten Punkte fest. Verfügbar, wenn Activate Clustering aktiviert ist.
Aggregieren nach Legt die numerische Dateneigenschaft fest, die zur Zusammenfassung der Punkte in jedem Cluster verwendet wird. Verfügbar, wenn Activate Clustering aktiviert ist.
Blasenclustering

Die folgenden Screenshots zeigen Blasenpunkte, gruppiert in Clustern. Ein Zoom zeigt granularere Cluster und einzelne Punkte.

Ein Screenshot von Fabric Maps, der alternative Treibstoffstandorte in New York City mit aktiviertem Clustering zeigt.

Ein Screenshot von Fabric Maps zeigt eine heranzoomte Ansicht der New Yorker Alt-Treibstoffstandorte, die granularere Clustering-Muster bei höherem Zoomlevel zeigt.

Markierungsebene

Markierungsebenen zeigen Punkte als Symbole an. Du kannst ein eingebautes Fluent-Icon oder ein benutzerdefiniertes Bild verwenden, das in einem Lakehouse gespeichert ist.

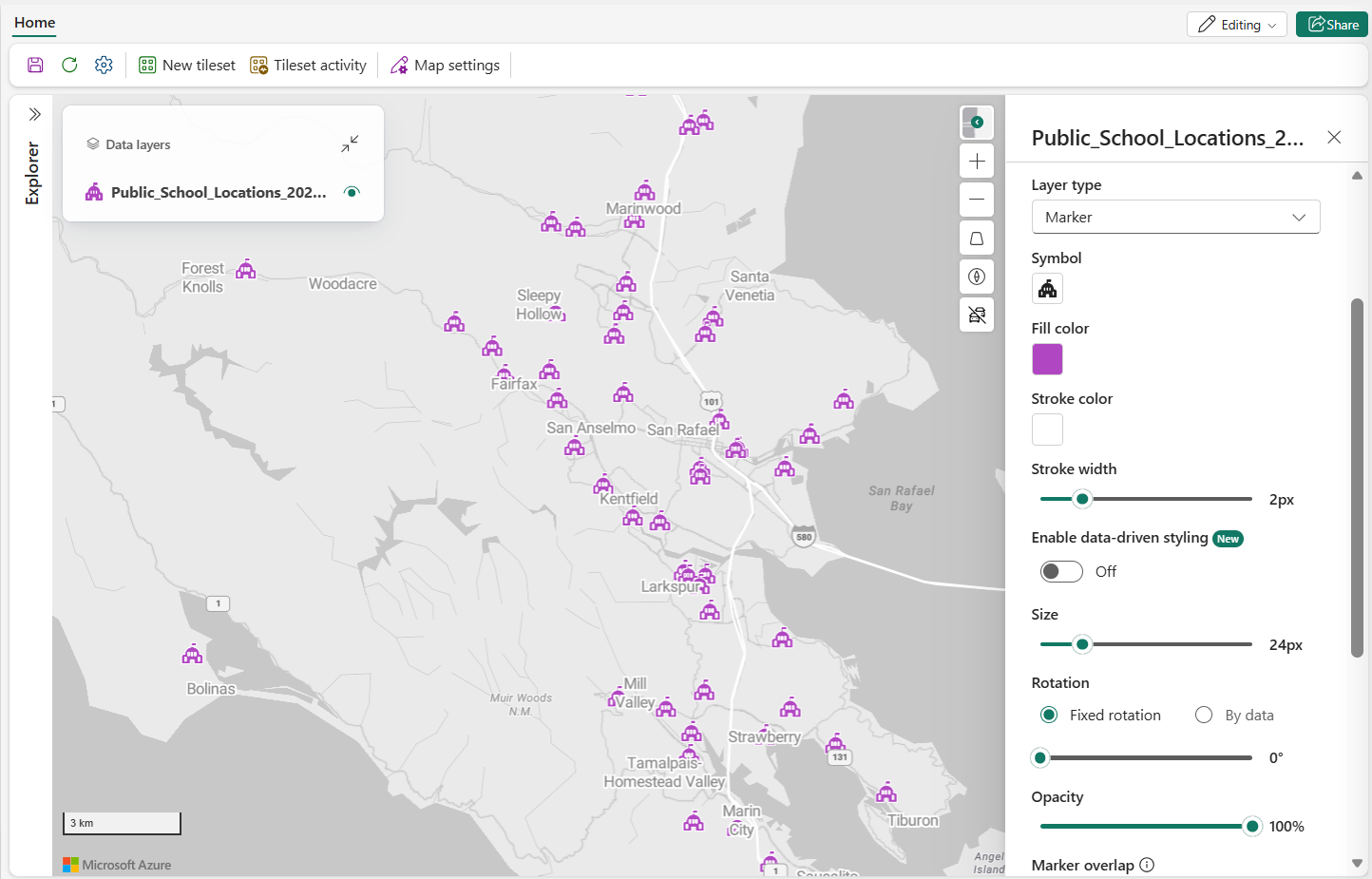

Ein Screenshot von Fabric Maps, die öffentliche Schulstandorte in einem Vorort zeigen, mit individuell gestalteten lila Schulgebäudemarkierungen und -etiketten. Das Einstellungsfeld rechts zeigt Optionen zur Anpassung von Markierungen, darunter Symbol, Strichfarbe, Größe, Rotation, Opazität und Markierungsanker.

Setting Description
Symbol Legt das Symbol fest, das jeden Punkt darstellt.
Füllfarbe Legt die Füllfarbe der unterstützten eingebauten Symbole fest. Wenn "Datengesteuertes Styling aktivieren " deaktiviert ist, wähle für alle unterstützten Symbole eine Farbe aus. Wenn datengetriebenes Styling aktiviert ist und ein gültiges Datenfeld in Color by ausgewählt ist, wählen Sie eine Farbpalette aus oder passen die Farben für die ausgewählten Werte an. Diese Einstellung gilt möglicherweise nicht für benutzerdefinierte Bilder.
Strichfarbe Legt die Randfarbe des Markers fest.
Strichbreite Legt die Randbreite in Pixeln fest.
Aktivieren Sie datengetriebenes Design Aktiviert das Farbstyling von Markern durch ausgewählte Datenwerte, die entweder den Kategorien- oder den Wertbereichsstilmodus anstelle einer festen Markerfarbe verwenden. Standard = aus. Benutzerdefinierte Bilder unterstützen möglicherweise kein datenbasiertes Farbstyling. Weitere Informationen finden Sie unter "Datengesteuertes Formatieren" für Kartenebenen.
Kolorieren nach Setzt die Dateneigenschaft, deren Werte die Farbe des Markers bestimmen. Verfügbar, wenn datengesteuertes Design aktiviert ist.
Stil von Gibt an, wie Werte im Feld Färben nach Farben zugeordnet werden. Wählen Sie die Kategorie, um jedem eindeutigen Wert eine eigene Farbe zuzuweisen, oder den Wertebereich, um numerische Werte mithilfe eines kontinuierlichen Farbverlaufs zuzuordnen. Verfügbar, wenn in Farbe nach ein gültiges Feld ausgewählt ist.
Auswählen einer Methode Spezifiziert, wie numerische Werte auf Farben abgebildet werden, wenn Style by auf Value range gesetzt ist. Gültige Werte: Gradient, der Werte über einen kontinuierlichen Farbbereich abbildet; und Schritte, die Werte in diskrete Bereiche mit separaten Farben gruppieren. Verfügbar, wenn Style by auf Value range gesetzt ist.
Größe Setzt die Größe des Markers.
Drehung Legt fest, wie die Markerrotation bestimmt wird: Feste Rotation oder Nach Daten.
Feste Rotation Setzt einen festen Wert für die Markerrotation. Verfügbar, wenn die Rotation auf feste Rotation gesetzt ist.
Nach Daten Legt die Markerrotation anhand einer ausgewählten Dateneigenschaft fest. Verfügbar, wenn Rotation auf Nach Daten gesetzt ist.
Undurchsichtigkeit Legt die Opazität der Markierungsmerkmale fest. Gültige Werte: 0% (vollständig transparent) bis 100% (vollständig undurchsichtig).
Markierungsüberlappung Aktiviert oder deaktiviert Überschneidungen zwischen Markern und anderen Kartenelementen.
Markierungsanker Legt fest, welcher Punkt auf dem Symbol an der geografischen Position des Features verankert ist.
Drehungsausrichtung zur Kartierung Legt fest, ob sich der Marker mit der Kartenorientierung rotiert.
Neigungsausrichtung zur Kartierung Bestimmt, ob der Marker der Kartenneigung folgt.
Aktivieren von Clustering Gruppiert nahegelegene Punkte in Cluster, um visuelle Unordnung zu reduzieren. Standard = aus. Wenn aktiviert, erscheinen Clustergröße und Aggregieren nach.
Clustergröße Legt die Größe der Cluster-Marker fest. Verfügbar, wenn Activate Clustering aktiviert ist.
Aggregieren nach Legt die numerische Dateneigenschaft fest, die zur Zusammenfassung der Punkte in jedem Cluster verwendet wird. Verfügbar, wenn Activate Clustering aktiviert ist.

Important

Die eingebauten Flugzeug- und Pfeilmarker-Symbole wurden aktualisiert (Stand August 2026), sodass ihre Standardausrichtung bei 0° Drehung nach Norden zeigt. Diese Änderung passt die Markergrafik an die von Fabric Maps verwendete standardmäßige Kartenrotationskonvention an.

Wenn deine Karte die Flugzeug- oder Pfeilmarker-Symbole zusammen mit einem Rotationsfeld oder benutzerdefinierten Rotationswerten verwendet, kann die Ausrichtung des Markers nach dem Upgrade anders erscheinen. Überprüfen und gegebenenfalls alle festen Rotationswerte oder Rotationslogiken anpassen, um das gewünschte visuelle Erscheinungsbild zu erhalten.

Diese Änderung betrifft nur die integrierten Flugzeug- und Pfeilmarkierungssymbole . Alle anderen eingebauten Markierungssymbole bleiben unbeeinträchtigt.

Benutzerdefinierte Markierungen

Um ein benutzerdefiniertes Bild als Marker zu verwenden, durchsuchen Sie die Dateien in einem Lakehouse und wählen Sie ein unterstütztes Bildformat wie SVG, PNG oder JPG aus. Nachdem du das Bild ausgewählt hast, verwendet Fabric Maps es als Symbol für Punktdaten.

Ein Screenshot des Fabric Maps-Anpassungspanels, das verschiedene Symboloptionen zur Auswahl benutzerdefinierter Markierungen mit einem Erstellen-Button unten zeigt.

Tipp

SVG funktioniert am besten für benutzerdefinierte Marker-Bilder, die über Zoomstufen skalieren müssen. SVG-Symbole sind vektorbasiert und passen die Größe an, ohne an Schärfe zu verlieren, sodass die Marker in unterschiedlichen Größen scharf und lesbar bleiben. PNG und JPG sind Rasterformate und können beim Skalieren verschwommen oder pixelig erscheinen. Benutzerdefinierte Markierungsbilder müssen 1 MB oder kleiner sein.

Heatmap-Ebene

Heatmap-Schichten verwenden Farbverläufe, um die Dichte der Punktmerkmale anzuzeigen. Nutze Intensität, Radius und Gewicht, um zu steuern, wie jeder Punkt zur Heatmap beiträgt.

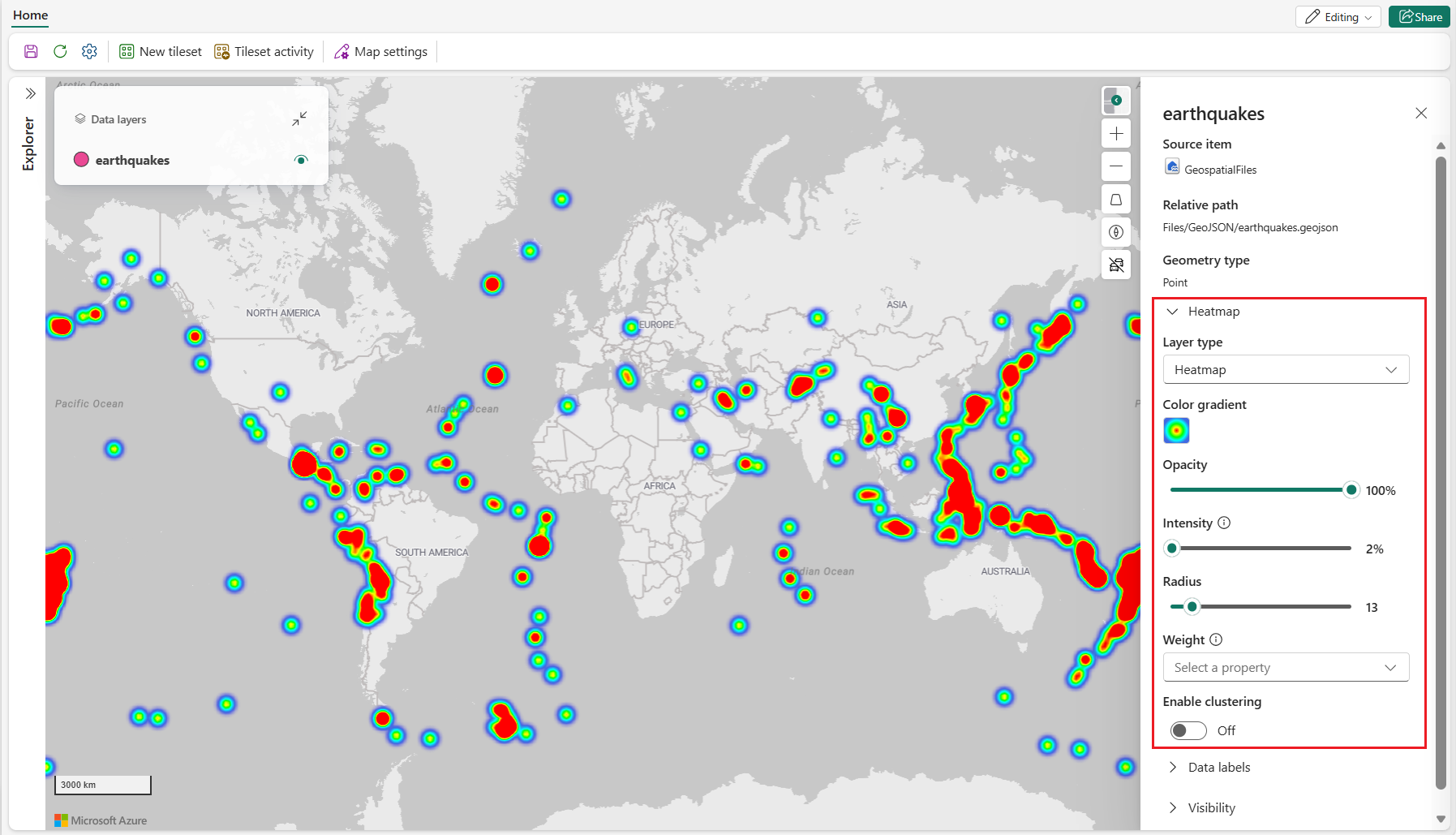

Ein Screenshot von Fabric Maps, das eine Heatmap-Visualisierung mit einem Standardfarbgradient zeigt, der Datenpunktdichte und räumliche Konzentration zeigt.

Setting Description
Farbverlauf Legt den Farbverlauf fest, der zur Darstellung der Punktdichte verwendet wird. Wähle einen Gradienten für die Schicht aus, um niedrige bis hohe Dichte abzubilden.
Undurchsichtigkeit Setzt die Opazität der Heatmap.
Intensität Setzt den Multiplikator, der auf das Gewicht jedes Punktes angewendet wird.
Radius Legt den Pixelradius fest, mit dem der Einfluss jedes Punktes gerendert wird.
Weight Setzt den Beitrag jedes Punktes mithilfe einer numerischen Dateneigenschaft. Standard = 1 , wenn keine Eigenschaft angegeben ist.
Aktivieren von Clustering Gruppiert nahegelegene Punkte in Cluster, um visuelle Unordnung zu reduzieren. Standard = aus. Wenn aktiviert, erscheinen Clustergröße und Aggregieren nach.
Clustergröße Legt die Größe der Cluster-Heatmap-Punkte fest. Verfügbar, wenn Activate Clustering aktiviert ist.
Aggregieren nach Legt die numerische Dateneigenschaft fest, die zur Zusammenfassung der Punkte in jedem Cluster verwendet wird. Verfügbar, wenn Activate Clustering aktiviert ist.
Gewicht anwenden

Der folgende Screenshot zeigt eine Heatmap, bei der eine numerische Eigenschaft unterschiedlich viel Intensität zu jedem Punkt beiträgt.

Ein Screenshot von Fabric Maps mit Taxifahrten in New York City, angezeigt als Heatmap, wobei der Fahrpreis als Gewichtung verwendet wird, mit verringerter Opazität für bessere Sichtbarkeit.

Geclusterte Heatmap

Der folgende Screenshot zeigt eine geclusterte Heatmap mit angepassten Radius- und Intensitätseinstellungen.

Ein Screenshot von Fabric Maps, die eine Cluster-Heatmap-Visualisierung mit angepassten Radius- und Intensitätsparametern zeigen, die räumliche Datendichtemuster zeigen.

Einstellungen für Datenbeschriftungen

Datenetiketten zeigen Text aus einer ausgewählten Dateneigenschaft direkt auf der Karte an. Um Beschriftungen anzuzeigen, aktivieren Sie Datenbeschriftungen aktivieren und konfigurieren Sie dann die Beschriftungseigenschaften.

Die folgenden Beispiele zeigen Datenbeschriftungen auf Punkt-, Linien- und Polygonschichten.

Screenshot von Fabric Maps, die öffentliche Schulstandorte als Punkte anzeigen, mit Schulnamen als Datenetiketten auf der Karte.

Screenshot von Fabric Maps, die die Wege des National Forest System als Linien zeigen, wobei jeder Weg mit seinem offiziellen Namen beschriftet ist.

Ein Screenshot von Fabric Maps, die Polygone zeigen, die historische Brandperimetergebiete darstellen, wobei jedes mit dem offiziellen Brandnamen beschriftet ist.

Setting Description
Aktivieren von Datenbeschriftungen Zeigt oder versteckt Datenetiketten für die ausgewählte Schicht. Wenn aktiviert, erscheinen die übrigen Datenlabel-Einstellungen.
Datenbeschriftungen Setzt die Dateneigenschaft, deren Werte als Labels erscheinen. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Schriftstärke Legt das Gewicht des Etiketts fest. Gültige Werte: Normal, Mittel, Fett. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Textfarbe Setzt die Textfarbe des Etiketts. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Textgröße Legt die Textgröße des Labels fest. Gültige Werte: 8 bis 48. Standard = 12. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Textstrichfarbe Legt die Farbe des Textumrisses fest. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Textstrichbreite Legt die Textumrissbreite fest. Gültige Werte: 0 bis 10. Standardwert = 1. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Beschriftungsposition Setzt die Position des Labels relativ zum zugehörigen Merkmal. Für Linienschichten wählen Sie oben, unten oder in der Mitte. Für Polygonschichten sind die Beschriftungen standardmäßig zentriert. Für Punktschichten wähle oben in der Mitte, unten in der Mitte, oben links, oben rechts, unten links oder unten rechts. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.
Überlappung der Datenbezeichnungen Legt fest, ob Beschriftungen Kartensymbole überlappen können. Verfügbar, wenn Datenbeschriftungen aktivieren aktiviert ist.

Sichtbarkeitseinstellungen

Sichtbarkeitseinstellungen steuern, wann eine Ebene angezeigt wird und welche Dateneigenschaften verfügbar sind, wenn Nutzer mit der Maus über ihre Funktionen fahren.

Setting Description
Zoomstufe Legt den Zoombereich fest, in dem die Ebene angezeigt wird. Daten werden angezeigt, wenn der Zoom größer oder gleich minZoom und kleiner als maxZoom ist (zum Beispiel wird maxZoom 23 bis einschließlich Zoomstufe 22 angezeigt; minZoom 0 wird ab Zoomstufe 0 angezeigt). Wird nicht unterstützt, wenn PMTiles als Datenquelle verwendet wird.
Tooltips Legt fest, welche Dateneigenschaften angezeigt werden, wenn ein Benutzer den Mauszeiger auf ein Kartenelement bewegt.

Datengesteuerte Formatierung für Kartenebenen

Datengetriebenes Styling ermöglicht es Ihnen, zu steuern, wie Vektorebenen basierend auf Eigenschaftswerten in Ihrem Datensatz gefärbt werden, anstatt auf alle Features eine feste Farbe anzuwenden. Dieser Ansatz hilft, Muster, Trends und Ausreißer direkt auf der Karte hervorzuheben.

Datengesteuertes Styling wird für die folgenden Schichttypen unterstützt:

Im Bereich „Layer-Einstellungen“ konfigurieren Sie die datengesteuerte Farbgestaltung wie folgt:

  • Color by: Wählt die Dateneigenschaft aus, die für das Farbmapping verwendet wird.
  • Style by: Wählt den Styling-Modus (Kategorie oder Wertbereich).
  • Wähle eine Methode: Verfügbar, wenn Style by auf Value range gesetzt ist und du Steps oder Gradient wählen kannst.
Gestaltungsmodus Description Unterstützte Datentypen Verfügbare Methoden Typische Anwendungsfälle
Kategorie Weist jedem eindeutigen Wert in der ausgewählten Eigenschaft eine eigene Farbe zu und zeigt eine diskrete Legende an. Text- oder kategorisierte Felder Nicht anwendbar Statuswerte (zum Beispiel Aktiv und Inaktiv), Vermögenstypen, Regionen, Eigentum oder andere diskrete Klassifikationen.
Wertbereich Weist Farben basierend auf numerischen Wertintervallen zu und zeigt eine bereichsbasierte Legende an. Numerische Felder Stufen oder Steigung Höhe, Geschwindigkeit, Temperatur, Auslastung, Risikowert und weitere kontinuierliche Messgrößen.

Verwenden von datengesteuerten Formatierungen auf einer Kartenebene

  1. Öffnen Sie die Karte im Bearbeitungsmodus .

  2. Wählen Sie eine Vektordatenebene (Linie, Polygon, Blase oder Markierung) aus.

  3. Wählen Sie im Bereich "Layereinstellungen " die Option " Datengesteuerte Formatierung aktivieren" aus.

    Screenshot des Ebeneneinstellungen-Bereichs zeigt datengetriebenes Styling mit aktivierten Feldern für Farbe nach, Stil nach und Methodenauswahl.

  4. Wähle in Color by die Eigenschaft, die Farbe steuert.

  5. In Style by wählen Sie eine der folgenden Optionen:

    • Kategorie
    • Wertbereich
  6. Wenn du Wertbereich auswählst, wählst du in Methode wählen entweder Schritte oder Verlauf.

Methoden für den Wertebereich konfigurieren

Wenn Sie Style by auf Value range setzen, verwenden Sie eine dieser Methoden:

  • Schritte: Unterteilt den numerischen Bereich in diskrete Eimer, wobei jeder Eimer eine eigene Farbe erhält. Nutze diese Methode, wenn du explizite Klassenpausen möchtest.
  • Farbverlauf: Wendet einen kontinuierlichen Farbverlauf auf den numerischen Bereich an. Verwenden Sie diese Methode, wenn Sie flüssige visuelle Übergänge zwischen niedrigen und hohen Werten möchten.

Marker nach Datenfeld rotieren

Markierungsschichten unterstützen datengesteuerte Rotation, was für Richtungsdaten wie Kurs, Peilung oder Windrichtung nützlich ist.

  1. Wähle eine Marker-Ebene .
  2. Unter Rotation wählen Sie Nach Daten.
  3. In der Rotationseigenschaft wählen Sie ein numerisches Feld aus.

Verwenden Sie Datenwerte im Bereich von 0 bis 360 , damit sich die Marker korrekt drehen.

Weitere Verhaltensweisen und Überlegungen

  • Der Bereich Datenebene zeigt eine Farblegende für die Stile Kategorie und Wertebereich.
  • Für das Kategorie-Styling fällt die Legende automatisch zusammen, wenn mehr als 10 Items angezeigt werden; Wählen Sie mehr anzeigen, um zu erweitern.
  • Für das Kategorie-Design unterstützt die Legende bis zu 100 Kategorien. Weitere Werte werden als "Sonstige" angezeigt.
  • Für Marker-Layer wird datengesteuerte Farbstilisierung für integrierte Markersymbole unterstützt, außer bei Verwendung einer verlaufsbasierten Farbstilisierung. Benutzerdefinierte Marker-Bilder unterstützen kein datenbasiertes Farbstyling.
  • Datengetriebenes Styling funktioniert mit anderen Ebenenfunktionen wie Filtern und Labels. Aufgrund einer aktuellen Einschränkung werden Legenden für PMTiles-basierte Schichten nicht aktualisiert, wenn Filter angewendet werden, und zeigen weiterhin Werte für den ungefilterten Datensatz an.
